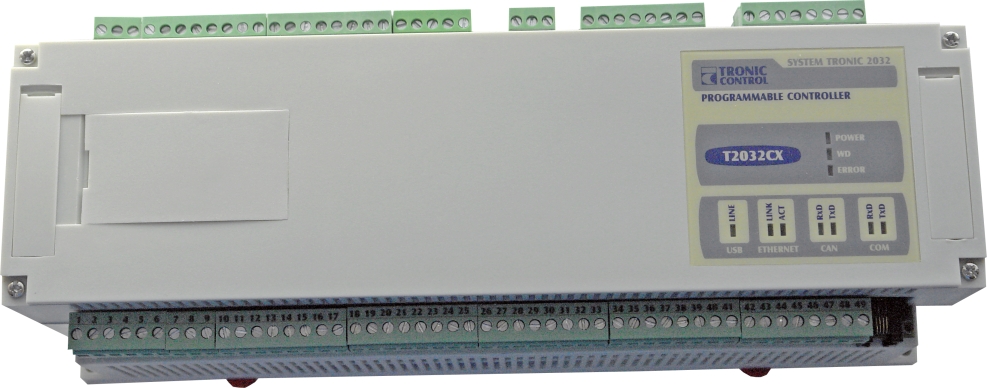

T2032CX – programovatelná řídicí stanice

Kompaktní řídicí stanice T2032CX s možností rozšíření počtu vstupů a výstupů umožňuje vytvořit systém pro regulaci středních a větších aplikací. Jako samostatný přístroj zaujímá počtem vstupů a výstupů pozici mezi regulátorem T2008E a modulárním systémem T2008D. Použitím rozšiřujících modulů v/v strany lze vybudovat řídicí systém pro střední až veliké aplikace. Velikostí paměti pro aplikační program a výkonností 32 bitového procesoru je vhodná i pro aplikace v náročných provozech.

Stanice nemá zabudovaný terminál obsluhy, komunikačně lze připojit terminál vnější.Standardně je nabízen systémový terminál TRMCA50. Pro komfortní obsluhu s kompletní vizualizací procesu lze alternativně zvolit panelové PC s dotykovou obrazovkou. Bohatá komunikační výbava umožňuje zapojit stanici různými způsoby do decentralizovaných systémů. Standardně lze vytvořit propojení metalickými sběrnicemi (Modbus, CAN), telefonním propojením (komutované i GSM) a připojením k LAN síti Ethernet 10/100.

Technologické vstupy a výstupy

• 10 analogových vstupů individuálně konfigurovatelných unifikačním modulem. Umožňuje připojení odporových teploměrů Pt1000 a Ni1000, napěťového signálu 0-10V a proudového signálu 0-20 mA resp. 4 – 20 mA
• 10 dvouhodnotových vstupů 24Vss, vstupy jsou od regulátoru galvanicky odděleny
• 6 analogových výstupů 0 – 10 V
• 8 reléových výstupů s přepínacím kontaktem pro spínání zátěže 230 VAC/2A nebo 48 VDC/0,5A
• 8 reléových výstupů se spínacím kontaktem pro spínání zátěže 230 VAC/2A nebo 48 VDC/0,5A

Komunikační kanály

• ETHERNET 10/100MB/s, protokoly TCP/IP a UDP
• CAN specifikace 2.B s protokolem AMICAN
• Sériový kanál s konfigurovatelnám elektrickým rozhraním RS232/RS422/RS485
• Lokální systémová sběrnice TSPI, která umožňuje připojení vstupních/výstupních modulů ze stavebnice T2008D (AIBU30, DIOC30 a AOBU31)
• Lokální systémová sběrnice TLB (I2C), která umožňuje připojení vstupních/výstupních modulů ze stavebnice T2008E (EBDI100, EBDO100, EBAI110, EBAO100) a komunikačních moduly KOMGE-xxx
• Lokální systémová sběrnice LBEX (RS485), která umožňuje připojení vstupních/výstupních a komunikačních modulů ze stavebnice T2032EX (EBDI200, EBDO200, EBAI200, EBAO200, EKOM200)
• Sériová linka RS232 pro připojení terminálu
• Komunikační kanál USB slave pro servisní připojení PC

Systémové parametry

• Paměť RAM – 2MB s bateriovou zálohou
• Paměť FLASH – 2,5MB
• Zásobníková paměť – 8MB
• RTC s bateriovou zálohou
• Procesor – 32bit
